We offer free 3D warehouse and factory designs with a two-storey office, providing ideas and practical guidelines for building warehouses and factories. This design is suitable for real-world construction and investment planning by Happy Meebaan.

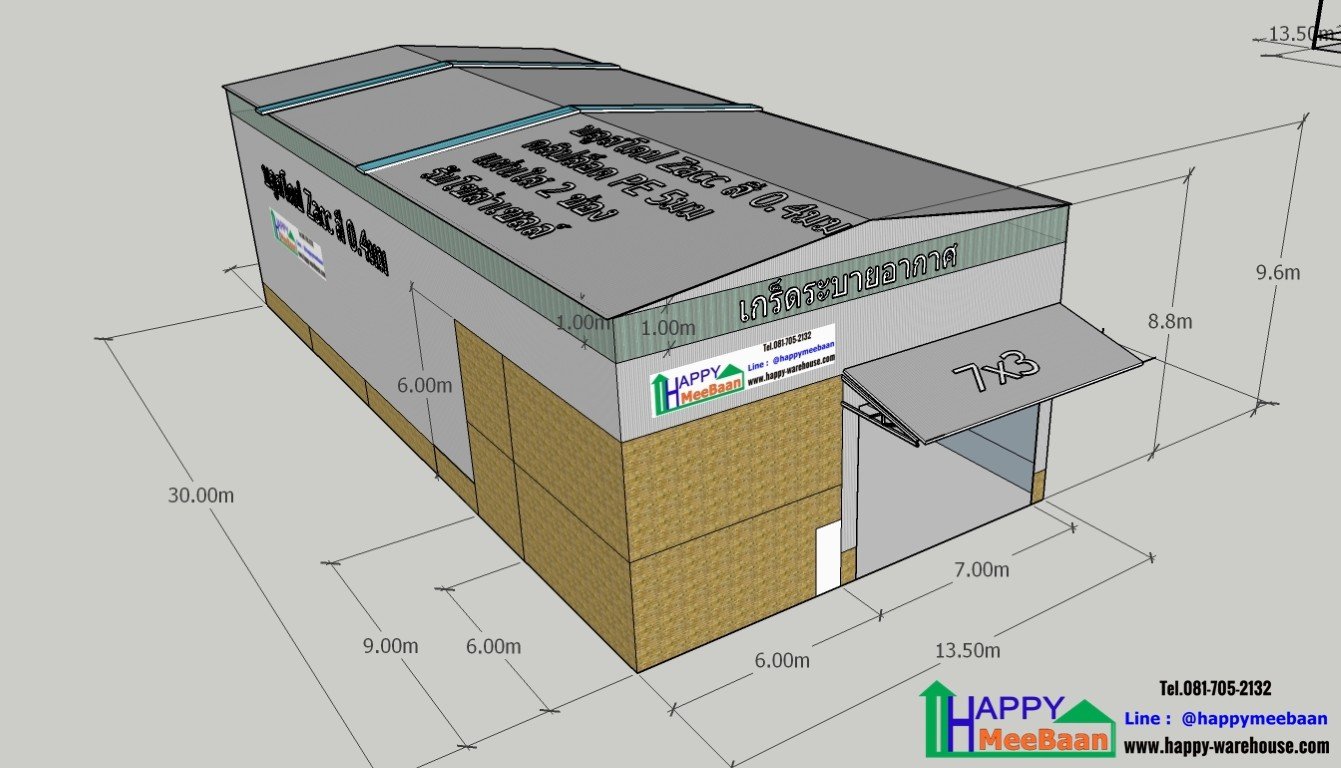

Free 3D Warehouse – Factory – Storage Design by Happy Meebaan

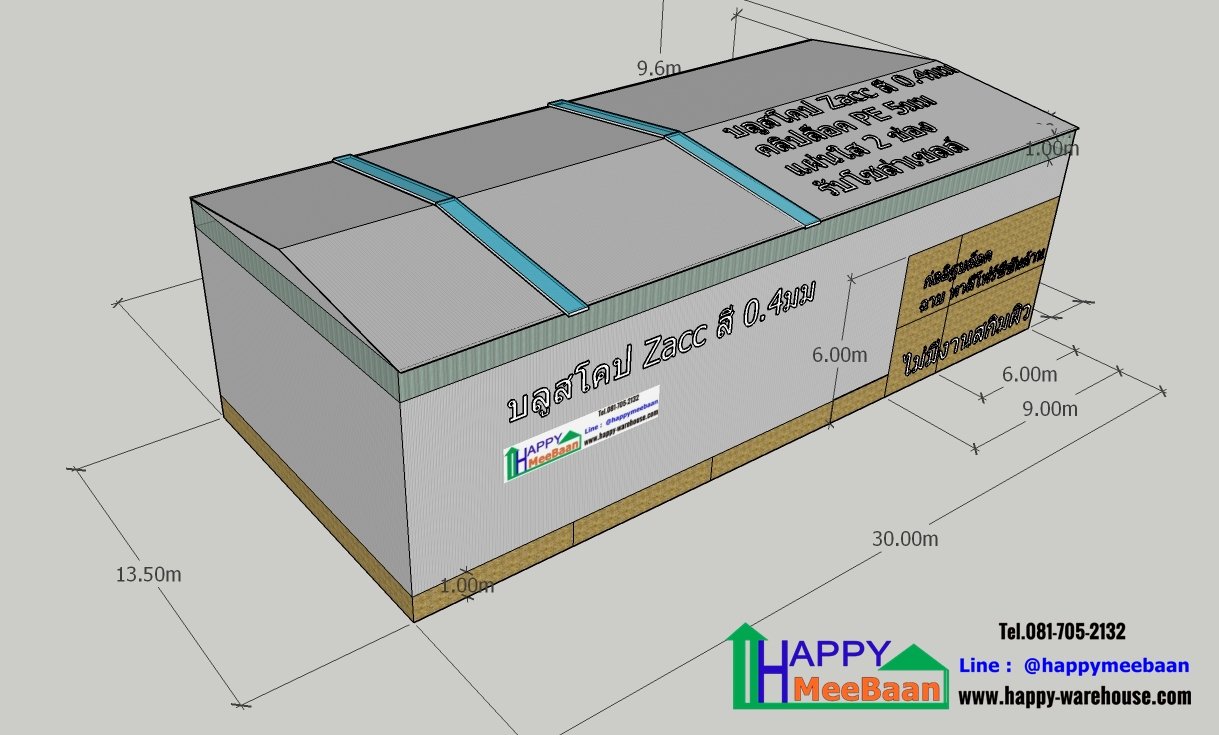

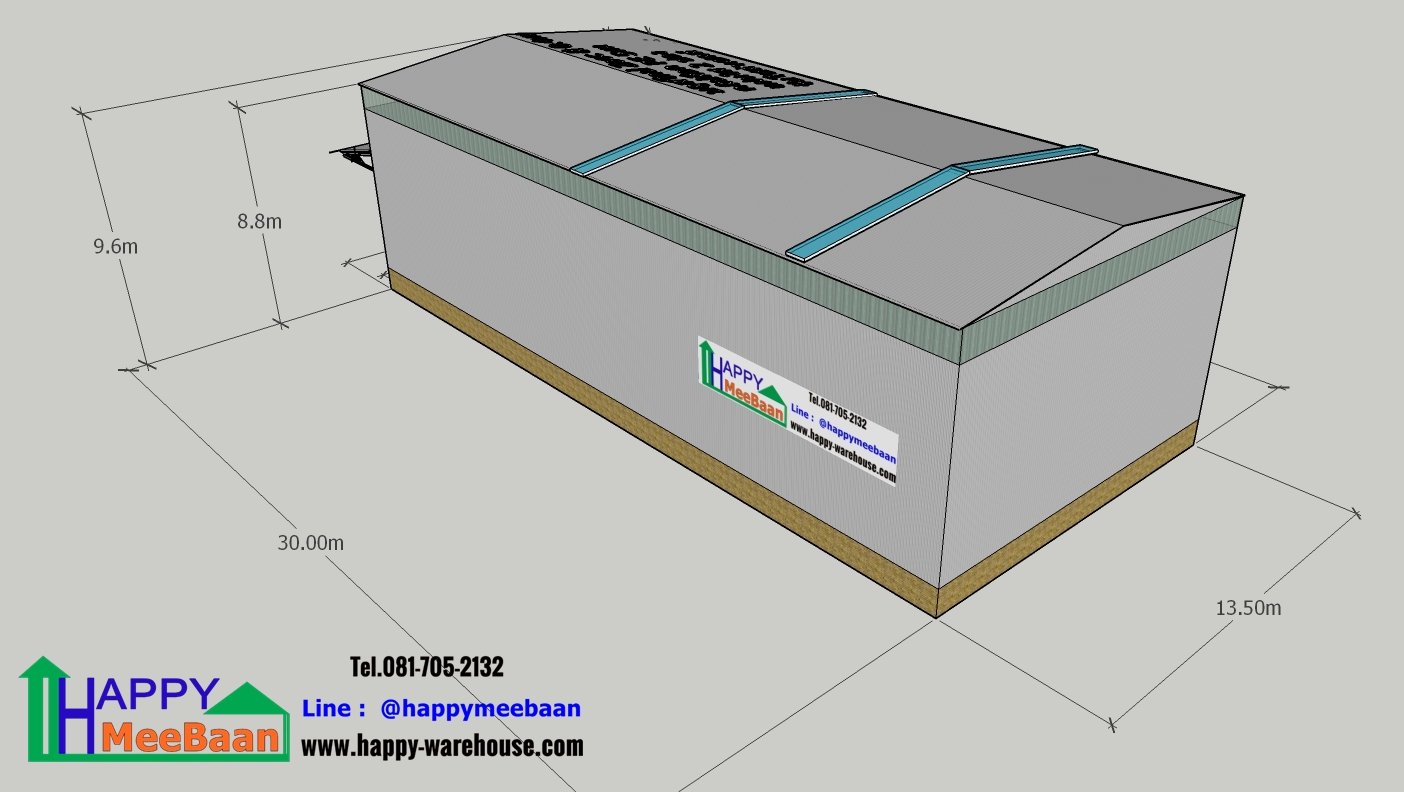

Structure Size: 13.5 x 30 meters
Building Height: 8.8 meters
Mezzanine Floor Area: 54 sq.m.
Foundation Load Capacity: 4 tons per sq.m.
Estimated Total Budget: 5,000,000 THB


Direct Contact with Our Engineer
Accurate Cost Evaluation

Phone: +66 81 705 2132
Line ID: @happymeebaan
LINE Link: https://lin.ee/hT7pyNU

Website: https://www.happy-warehouse.com/
YouTube: https://www.youtube.com/c/Happymeebaan
Facebook: https://www.facebook.com/happymeebaan.warehouse.home/
TikTok: https://www.tiktok.com/@happymeebaan


Suitable For
Product storage warehouses
Rental warehouses
Showrooms and retail display warehouses in a single facility

Warehouse Design Specifications

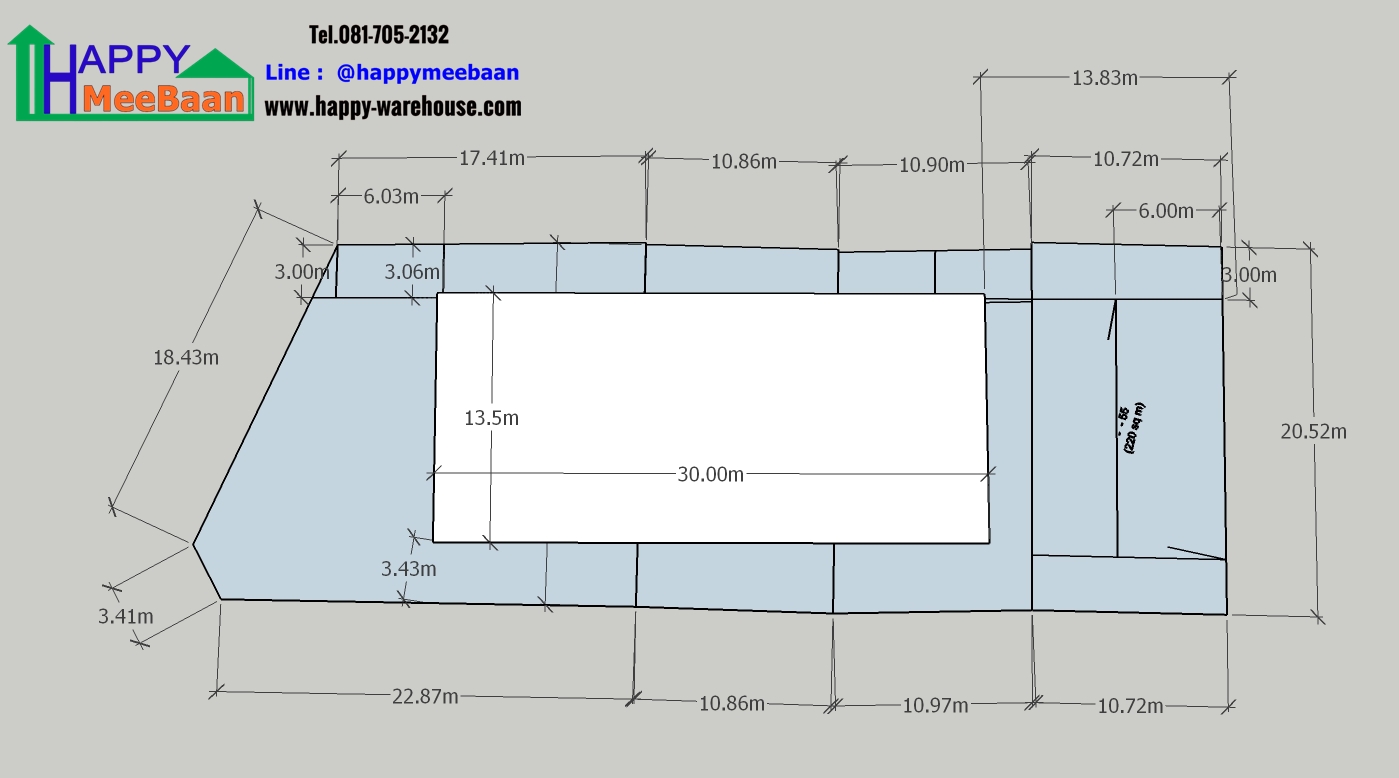

Foundation Works (13.5 x 30 m)
Driven piles system – land filling and site leveling not included

Driven Pile Foundations:

22 driven piles with footings at all exterior column locations
Ground Beams:

Size 20 x 50 cm, surrounding the entire building
Concrete Slab on Piles:

Load capacity: 4 tons/sq.m.
Slab thickness: 15 cm
Reinforcement: Wire mesh 9 mm @ 30 cm spacing

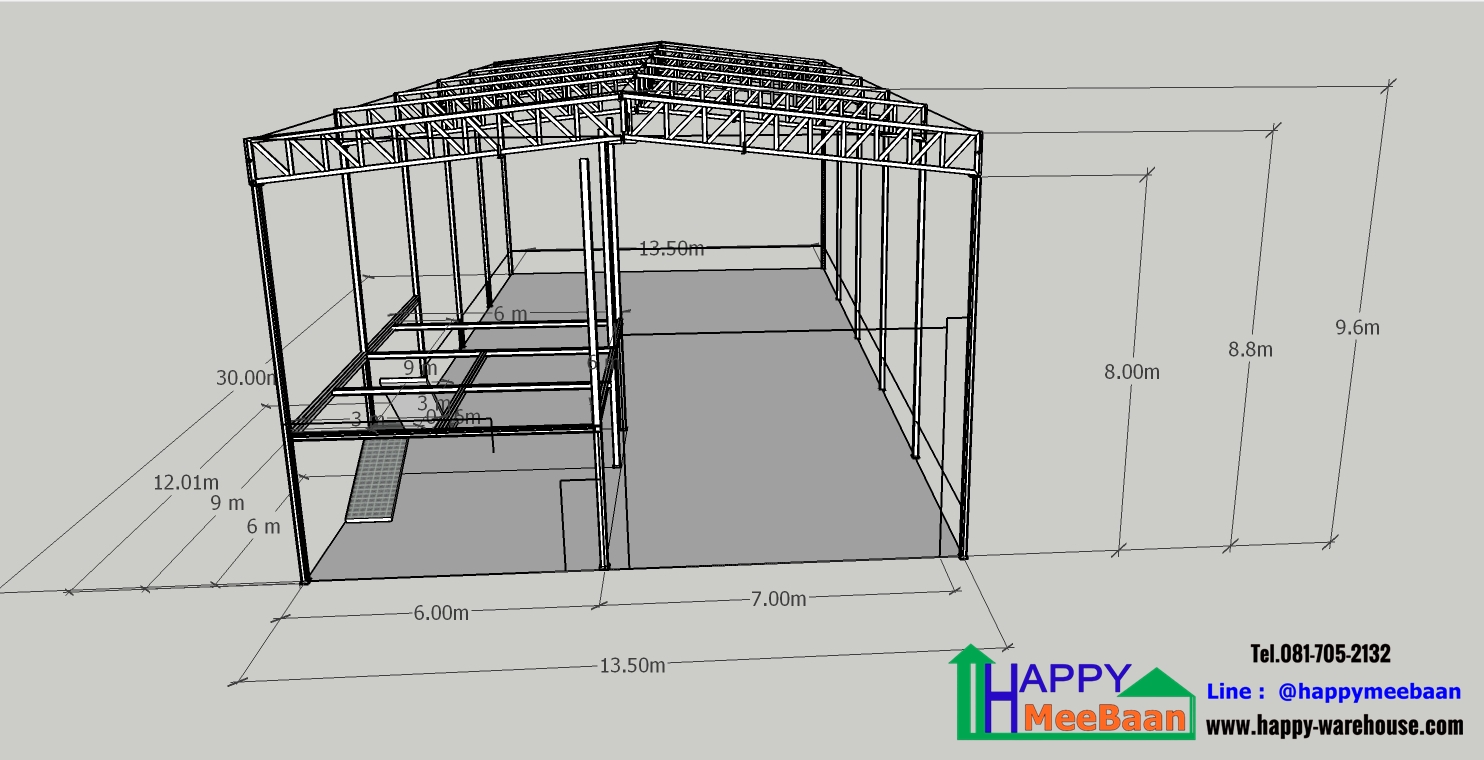

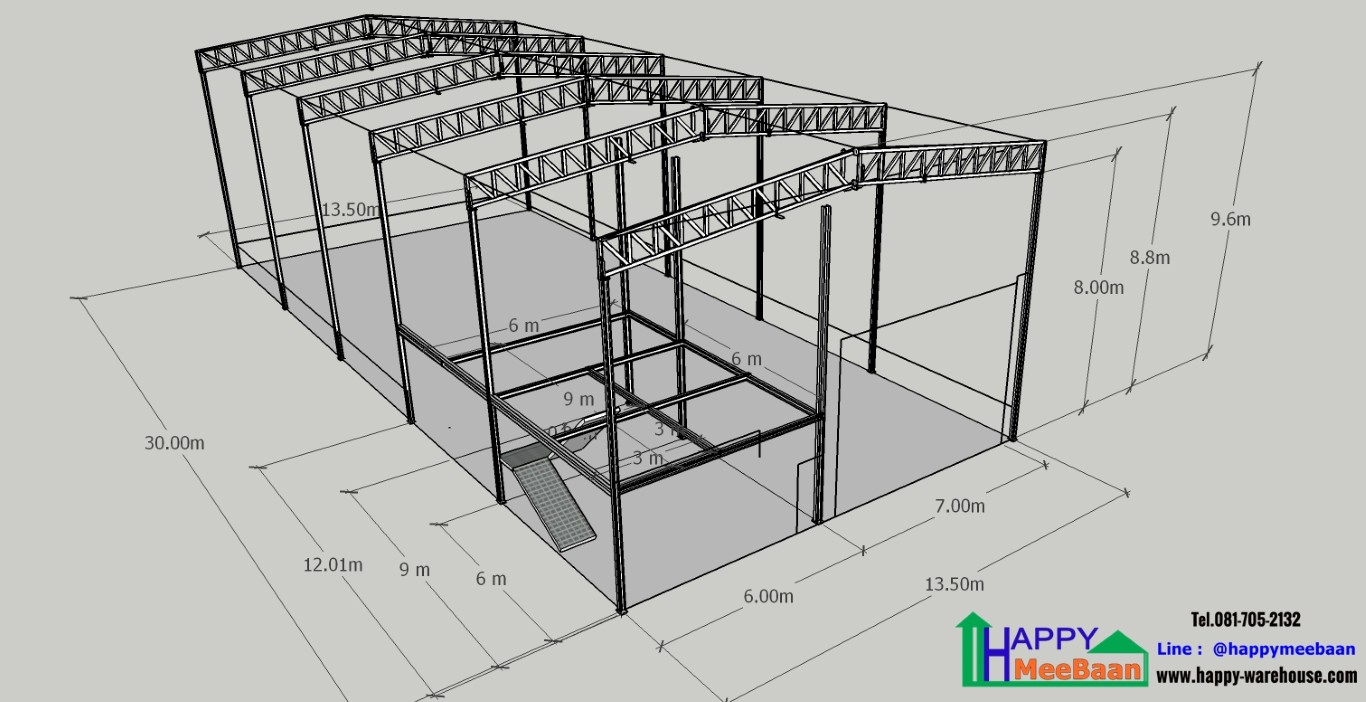

Warehouse Structure (HWHC System)
Size: 13.5 x 30 m
Height: 8.8 m (8.0 m column height + 0.8 m roof truss)

Steel Structure:

Wide Flange columns WF 250 x 125
Roof trusses: 2" x 4", thickness 1.5 mm, truss height 80 cm
Secondary bracing: 2" x 2", thickness 1.2 mm, height 50 cm

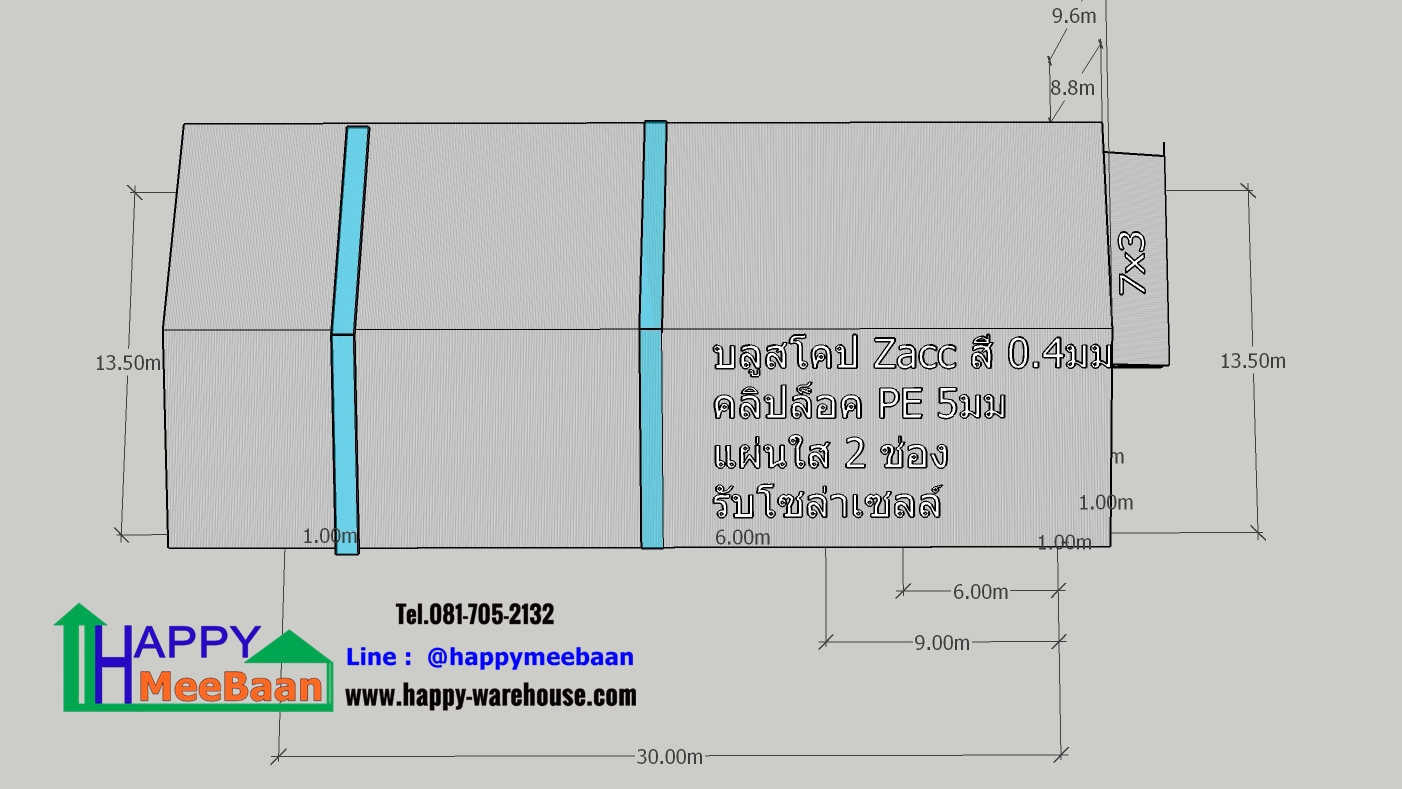

Roof System:

Metal sheet thickness 0.4 mm, Bluescope ZACS, standard color
PE thermal insulation thickness 5 mm
Clip-lock roofing system to prevent leakage
Galvanized roof purlins thickness 1.9 mm, spacing 1 meter
Wall System:

Metal sheet thickness 0.4 mm, Bluescope ZACS, standard color
Galvanized wall girts thickness 0.6 mm, spacing 1 meter
Concrete block wall plastered and painted (Four Seasons paint), height 1 meter
External office size 6 x 9 m, height 6 m (interior works excluded)
Ventilation Louvers:

Height 1 meter around the building

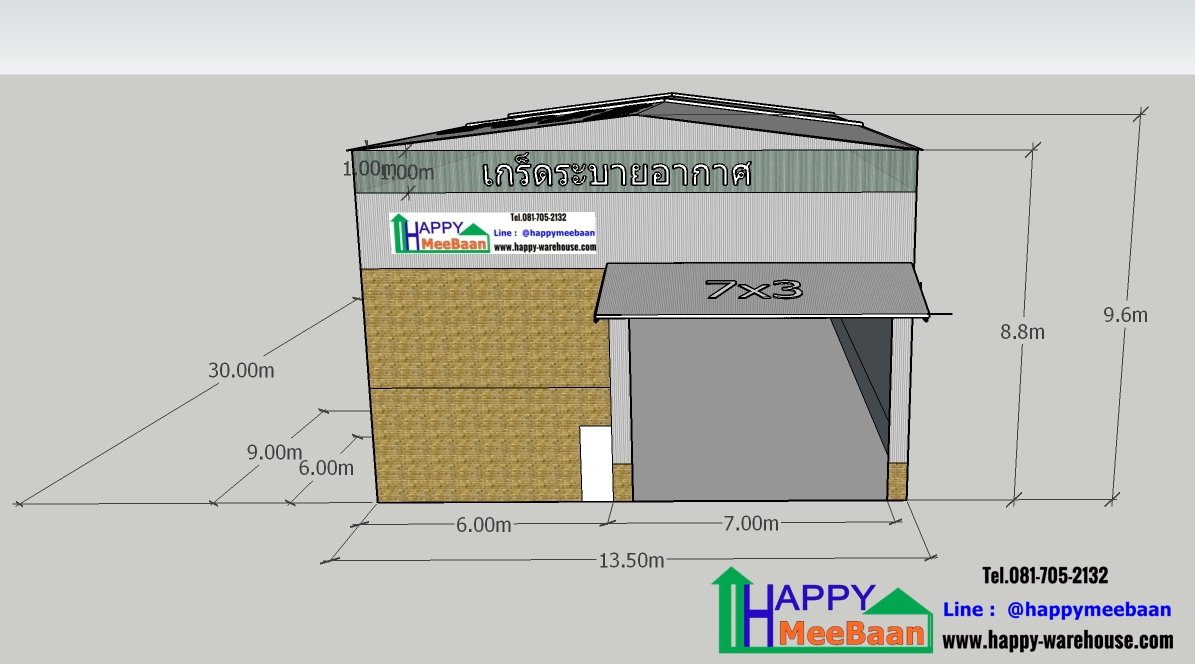

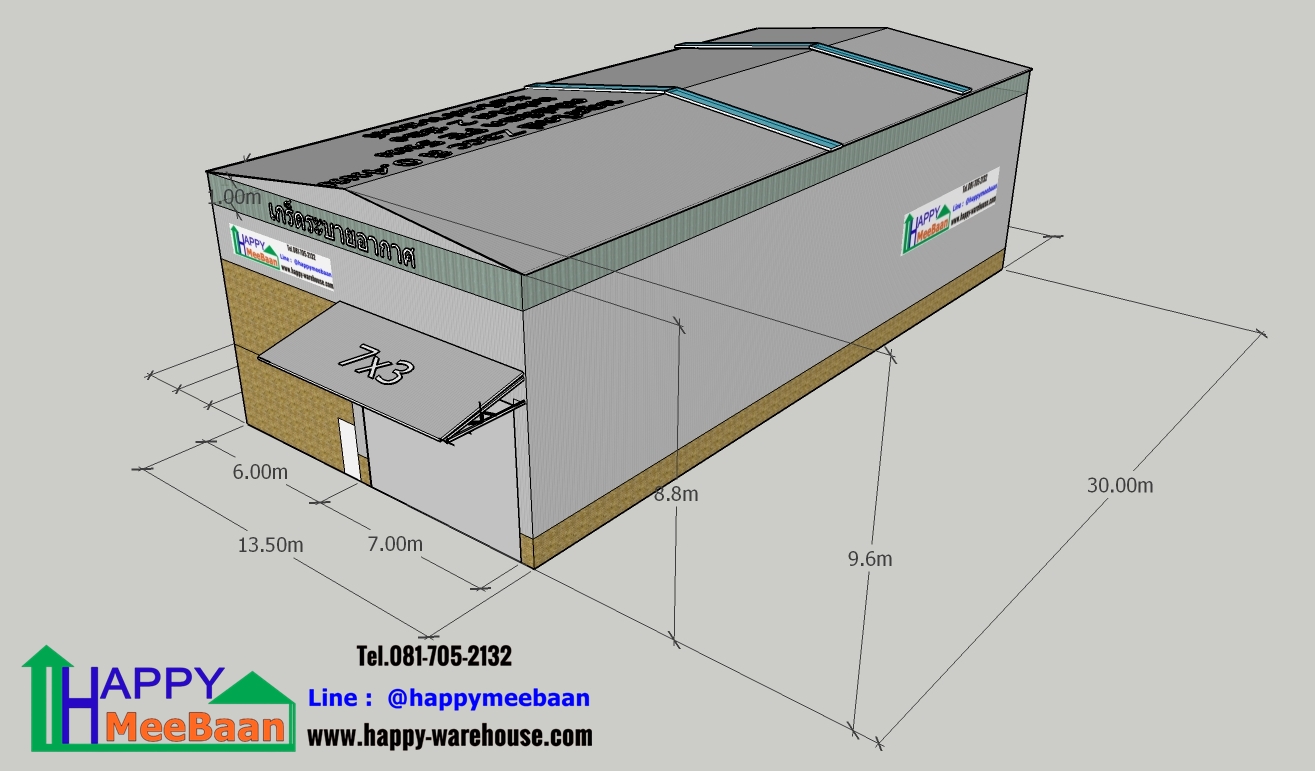

Canopy:

Size 7 x 3 meters (excluding rolling shutter door area)
Skylight Roofing:

Translucent roof panels installed along two full structural bays

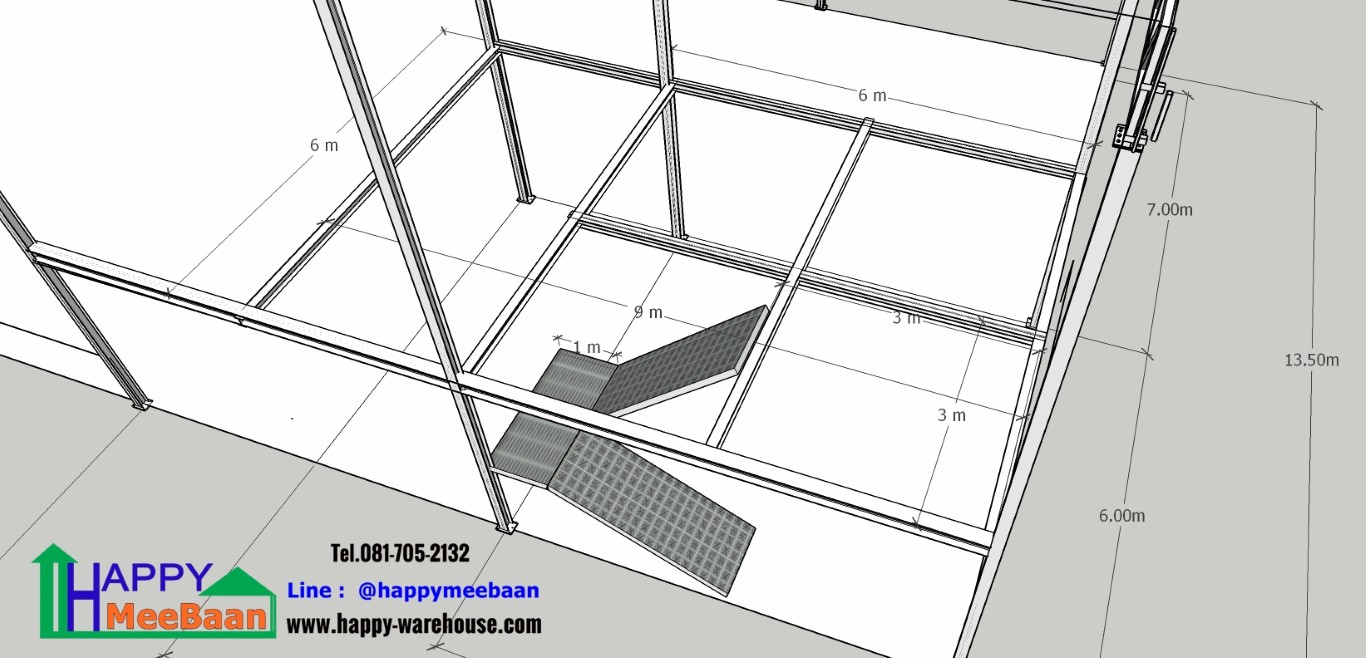

Mezzanine Floor:

Concrete slab with topping thickness 5 cm
Load capacity 300 kg/sq.m.
Broom-finished surface (tile installation by owner)
Steel staircase, width 1 meter
Duckbill steel stair treads
Total mezzanine area including stairs: 9 x 6 m = 54 sq.m.

Warranty
Steel structure: 10 years
Roof leakage: 3 years
Foundation: 5 years
Concrete floor slab: 1 year
Other works: 1 year

Exclusions
Permit application and related administrative costs
Overhead and miscellaneous expenses
Land grading and soil filling works
Office interior works
Restroom construction
Electrical and plumbing systems
Public drainage systems
Contractor camp area to use client’s land
Water and electricity to be provided by the client

งวดงานเขียนแบบเพื่อขออนุญาต

งวดที่ 1 ชำระ 50% ของมูลค่างาน เมื่อตกลงทำสัญญาจัดจ้าง

งวดที่ 2 ชำระ 50% ของมูลค่างาน เมื่อดำเนินการส่งมอบแบบเสร็จ

งวดงานฐานราก

งวดที่1 เมื่อเซ็นสัญญาก่อสร้าง ชำระ30%

งวดที่2 เมื่อลงเข็มเสร็จ ชำระ 20%

งวดที่3 เมื่อคานคอดินเสร็จ ชำระ 20%

งวดที่4 ก่อนการเทพื้น (ให้ลูกค้าตรวจดูเหล็ก) ชำระ 20%

งวดที่5 เมื่องานเทพื้นแล้วเสร็จ ชำระ 10%

งวดงานโครงสร้าง

งวดที่ 1 มัดจำเพื่อผลิตชิ้นส่วน ชำระ 30%

งวดที่ 2 เมื่อส่งเสา โครงหลังคาครบ ชำระ 20%

งวดที่ 3 ติดตั้งโครงสร้างแล้วเสร็จ ชำระ 25%

งวดที่ 4 เมื่อส่งวัสดุที่เหลือมากกว่า90%(เมทัลชีท แป ผนัง หลังคา) ชำระ 15%

งวดที่ 5 ส่งมอบงาน ชำระ 10%
