หากคุณกำลังมองหา แบบโกดัง และ แบบโรงงาน สำเร็จรูปที่มีความคุ้มค่า ได้มาตรฐานวิศวกรรม พร้อมนำไปต่อยอดและประยุกต์ใช้งานได้ทันที บทความนี้เราเปิดแนวทางการออกแบบและแจกจ่ายไอเดียโครงสร้าง 3D ขนาดหน้ากว้าง 24 เมตร ลึก 30 เมตร ความสูง 7 เมตร (ทรงจั่ว) ในราคาโครงสร้างวัสดุเพียง 1.4 ล้านบาท (ไม่รวมติดตั้งและไม่รวมงานรับประกัน) ซึ่งออกแบบมาเพื่อตอบโจทย์ผู้รับเหมาและเจ้าของโครงการที่ต้องการความรวดเร็ว แม่นยำ และควบคุมงบประมาณได้ง่าย

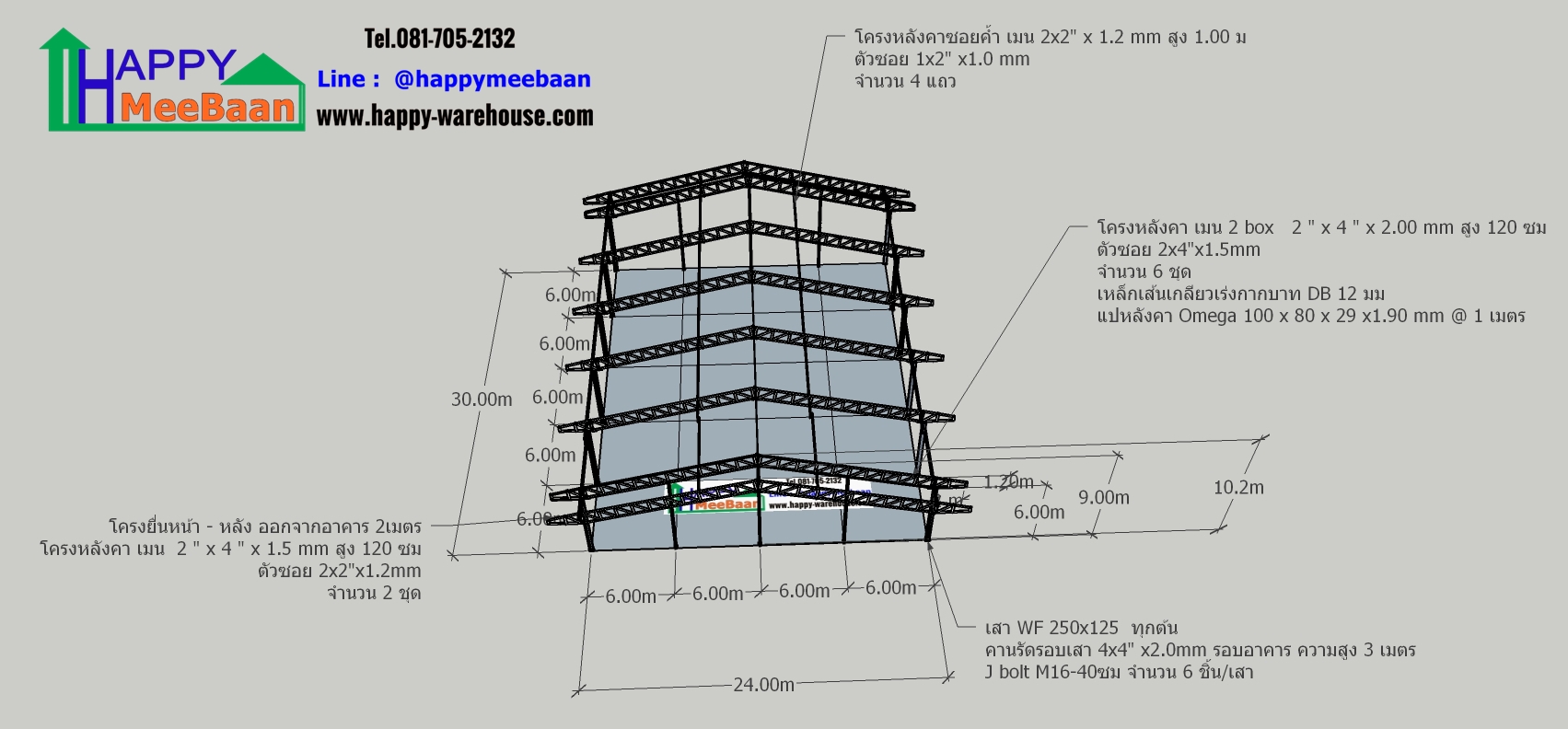

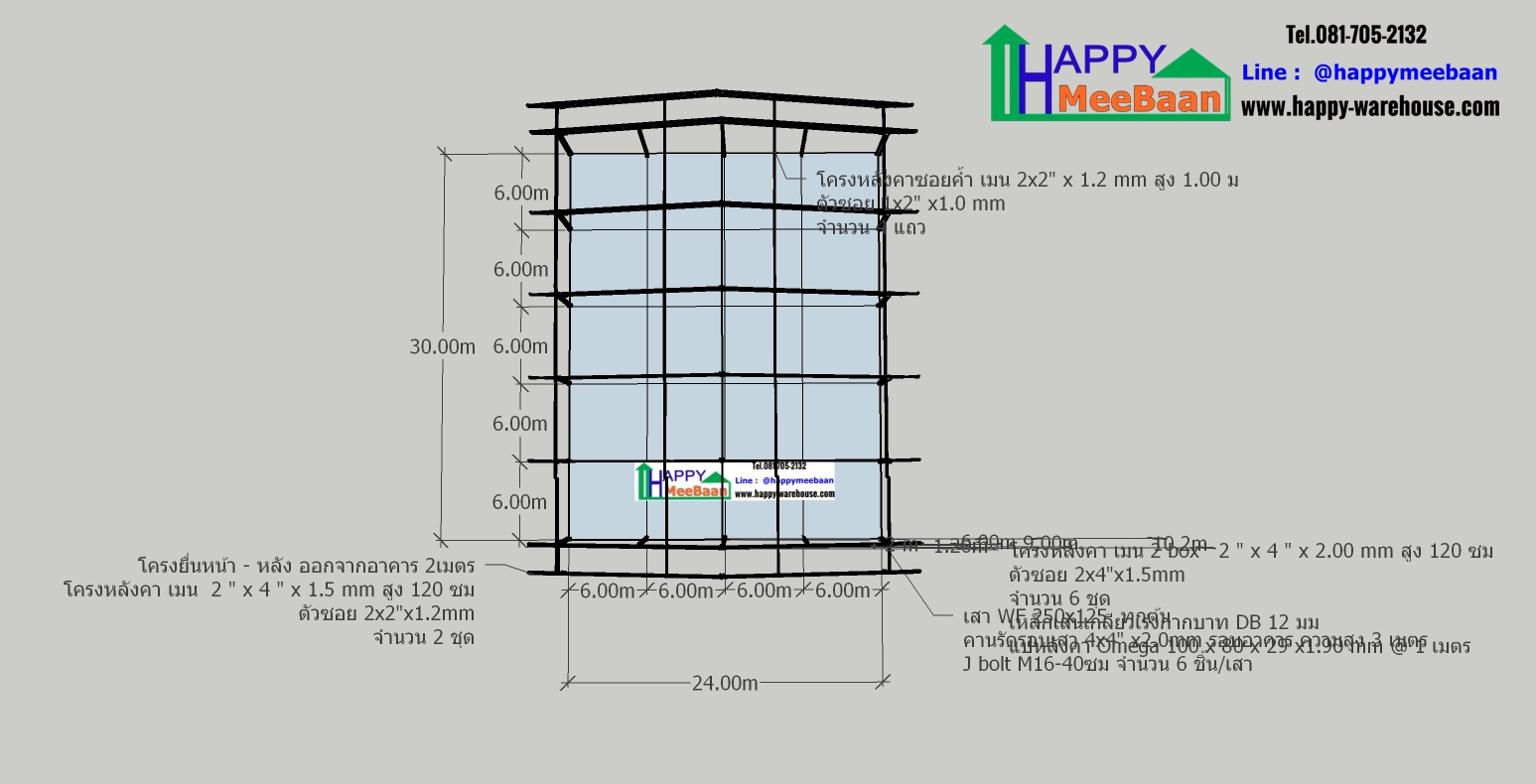

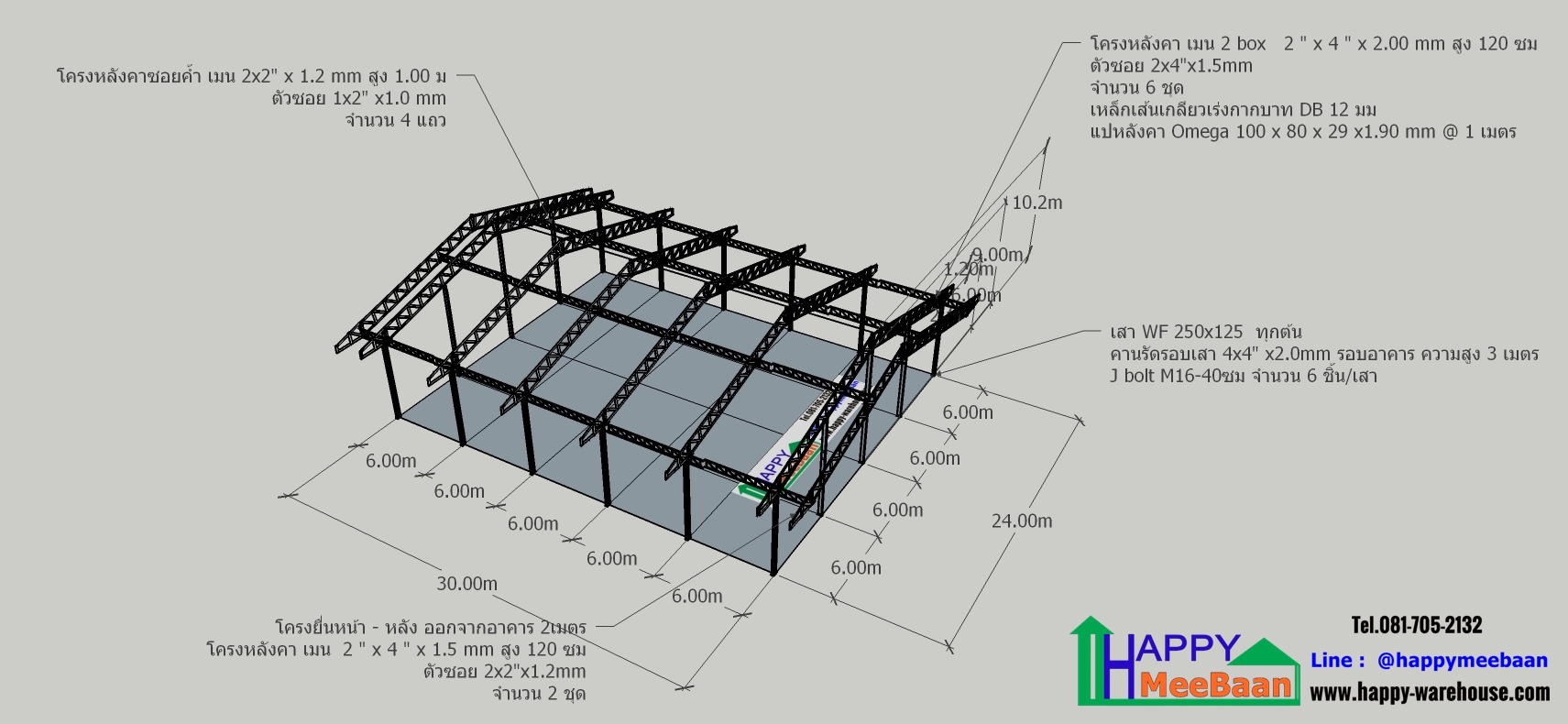

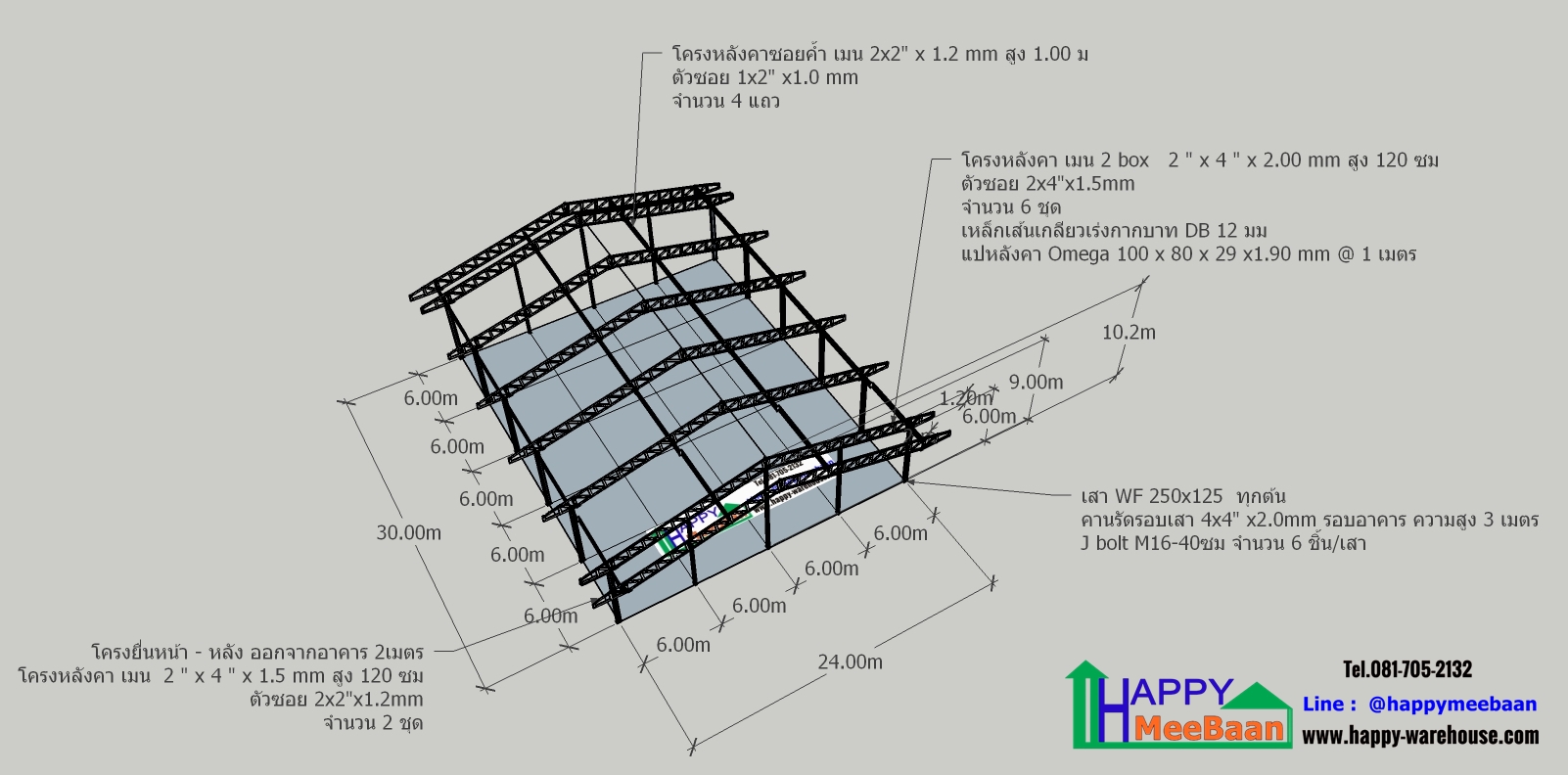

จุดเด่นของแบบโครงสร้าง 3D โกดัง-โรงงาน ขนาด 24x30x7 ม.

โครงสร้างขนาดใหญ่นี้ถูกออกแบบมาในรูปแบบระบบสำเร็จรูป (Prefabricated Steel Structure) ที่ช่วยลดระยะเวลาหน้างานได้อย่างยอดเยี่ยม โดยมีรายละเอียดสเปกวัสดุที่จัดเต็มดังนี้:

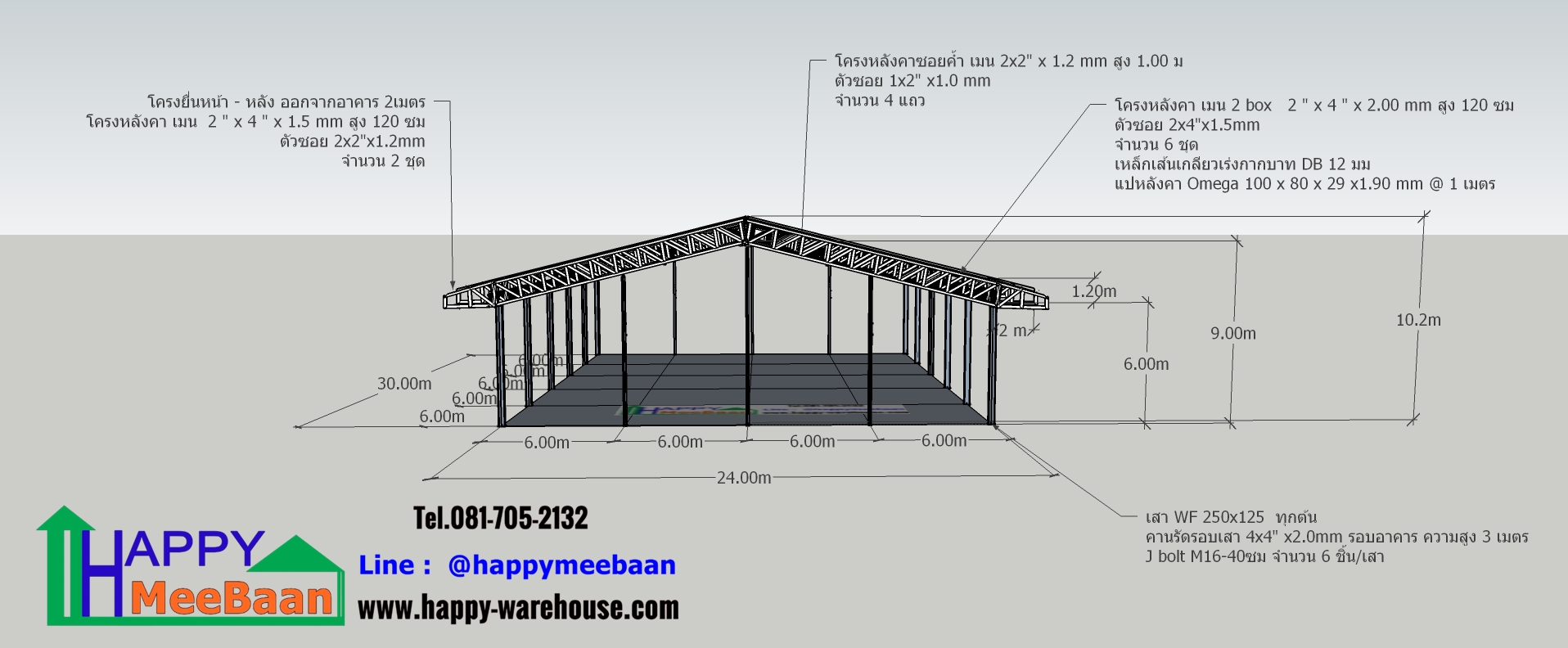

• ขนาดอาคาร: หน้ากว้าง 24 เมตร ลึก 30 เมตร ความสูง 7.2 เมตร (ทรงจั่ว โดยแบ่งเป็นหัวเสา 6 เมตร และทรัสหลังคา 1.2 เมตร)
• J Bolt M16: 6 ชุด/เสา พร้อมสกรูและแหวน (รวม 18 ชุด)
• เพลท และโครงสร้างเสาไวแฟรงค์ (Wide Flange): ขนาด 250x125 มม. จำนวน 18 ต้น
• เพลท และโครงหลังคาเมน: เหล็กกล่อง (Box) ขนาด 2" x 4" x 2.00 มม. สูง 120 ซม., ตัวซอย 2"x4"x1.5 มม. ยื่นข้าง 2 เมตร จำนวน 6 ชุด
• โครงยื่นหน้า - หลัง: ยื่นออกจากอาคาร 2 เมตร โครงหลังคาเมน 2" x 4" x 1.5 มม. สูง 120 ซม., ตัวซอย 2"x2"x1.2 มม. จำนวน 2 ชุด
• โครงหลังคาซอยค้ำ: เมน 2"x2" x 1.2 มม. สูง 1.00 ม., ตัวซอย 1"x2" x 1.0 มม. จำนวน 4 แถว
• เหล็กเส้นเกลียวเร่งกากบาท: DB 12 มม. เสริมความแข็งแรง
• แปหลังคา (Omega): ขนาด 100 x 80 x 29 x 1.90 มม. ระยะ @ 1 เมตร
• อุปกรณ์ยึด: สกรู แหวน โบลท์ ระหว่างเสากับโครงหลังคา และระหว่างต่อโครงหลังคาครบชุด
• คานเหล็ก รัดรอบ: เหล็กกล่องขนาด 4 x 4 นิ้ว หนา 2.0 มม.


ติดต่อ Happy Meebaan  บริษัท วีพี คอร์ปอเรชั่น (2016) จำกัด

ผู้เชี่ยวชาญด้านการออกแบบ ผลิต และก่อสร้างโกดัง คลังสินค้า โรงงาน และอาคารโครงสร้างเหล็ก

โทรศัพท์ : 081-705-2132

LINE ID : @happymeebaan

เว็บไซต์

https://www.happymeebaanwarehouse.com

https://www.happy-warehouse.com

YouTube

https://www.youtube.com/c/Happymeebaan

Facebook

https://www.facebook.com/happymeebaan.warehouse.home/

TikTok

https://www.tiktok.com/@happymeebaan

เงื่อนไขความคุ้มค่าและข้อตกลงในการจัดจำหน่ายวัสดุ

เพื่อให้ผู้รับเหมาและเจ้าของโครงการสามารถนำไปบริหารจัดการต้นทุนหน้างานได้อย่างอิสระ โครงการนี้จึงจำหน่ายในรูปแบบ "ชุดวัสดุพร้อมแบบและรายการคำนวณ" โดยมีเงื่อนไขสำคัญดังนี้:

• จำหน่ายเฉพาะวัสดุ: ราคานี้ไม่รวมงานติดตั้ง และไม่รวมงานรับประกัน
• การเก็บสีโครงสร้าง: กรณีสีเกิดถลอกระหว่างการขนส่งหรือหน้างาน จะมีกระป๋องสีแถมให้ 3 Gallon เพื่อให้ทางลูกค้าดำเนินการเก็บสีด้วยตนเอง
• การขนส่ง: จัดส่งถึงจุดหมายปลายทางที่รถเทเลอร์สามารถเข้าถึงได้ โดยทางลูกค้าต้องเตรียมเครื่องจักรและกำลังคนในการยกวัสดุลงจากรถเอง
• งานราชการและใบอนุญาต: ไม่รวมแบบและรายการคำนวณสำหรับการดำเนินการยื่นขออนุญาตกับหน่วยงานราชการ และไม่รวมค่าโสหุ้ยอื่นๆ

แนวทางการนำไปประยุกต์ใช้งานสำหรับผู้รับเหมา

สำหรับผู้รับเหมาและช่างผู้ชำนาญการ การได้รับชุดโครงสร้างสำเร็จรูปพร้อมแบบ 3D นี้ช่วยเพิ่มความคล่องตัวในการทำงานอย่างมาก:

1. ต่อยอดหน้างานได้อย่างรวดเร็ว: ชิ้นส่วนทั้งหมดถูกตัดและเตรียมเจาะรูเพลทมาเรียบร้อยจากโรงงาน ช่วยให้ติดตั้ง (Erection) ได้อย่างแม่นยำ
2. ลดความเสี่ยงเรื่องวัสดุบานปลาย: ควบคุมต้นทุนโครงสร้างหลักได้แน่นอนที่ 1.4 ล้านบาท ช่วยให้การทำเสนอราคา (Bidding) มีความคมและแข่งขันได้สูง
3. ปรับใช้กับฟังก์ชันที่หลากหลาย: โครงสร้างหน้ากว้าง 24 เมตร ปราศจากเสากลาง (Clear Span) นำไปประยุกต์เป็นแบบโกดังเก็บสินค้า หรือแบบโรงงานอุตสาหกรรมขนาดกลางได้ทันที

การประเมินงบประมาณภาพรวมโครงการ (ขนาด 24x30 ม. / 720 ตร.ม.)

บนฐานราคาโครงสร้างเหล็กสำเร็จรูป 1.4 ล้านบาท การประเมินงบประมาณรวมทั้งโครงการสามารถแจกแจงรายละเอียดคร่าวๆ ได้ดังตาราง:

ข้อแนะนำเพิ่มเติมสำหรับผู้รับเหมาและเจ้าของโครงการ

• การเตรียมหน้างาน: เตรียมเครื่องจักร (รถเครนเล็ก/โฟล์คลิฟท์) มารอรับสินค้าให้พร้อมเนื่องจากไม่รวมในค่าขนส่งเทเลอร์
• การควบคุมสี: ใช้สีแถม 3 แกลลอนแต้มเก็บรอยเชื่อมและจุดถลอกจากการขนส่งก่อนมุงหลังคา
• การขออนุญาต: นำแบบและรายการคำนวณวิศวกรชุดนี้ไปยื่นขออนุญาตกับหน่วยงานท้องถิ่น (อบต./เทศบาล) ได้สะดวกยิ่งขึ้น
