เสาไวด์แฟรงค์ (Wide Flange Steel) สำหรับสร้างโกดัง สร้างโรงงาน

Last updated: Nov 12, 2018  |  1707 จำนวนผู้เข้าชม  |  บทความ

เสาไวด์แฟรงค์ (Wide Flange Steel) สำหรับสร้างโกดัง สร้างโรงงาน

โครงสร้างเสาไวด์แฟรงค์ (Wide Flange Steel) สำหรับสร้างโกดัง สร้างโรงงาน ขนาดใหญ่

              เนื่องจากเราเป็นการสร้างโกดัง ในระบบ โกดังสำเร็จรูป ทำให้ เราจะทำการออกแบบ และผลิตโครงสร้างเสา ที่โรงงานทำให้เราสามารถที่จะควบคุมคุณภาพให้ได้ตามมาตรฐานวิศวกรรม ทั้งเรื่องการตัด การเชื่อม อีกทั้งยังทำให้เราสามารถใช้วัตถุดิบได้ตามต้นทุนที่เราออกแบบ ทำให้ลูกค้าได้งานที่ดีและราคาถูก



 การนำไปใช้งาน

            เหล็กไวด์แฟรงค์ (Wide Flange Steel) เหมาะสำหรับงานโครงสร้าง ก่อสร้างโรงงาน สร้างโกดังขนาดใหญ่ และงานเชื่อม เหล็กไวด์แฟรงค์ (Wide Flange Steel) จะมีชื่อเรียกคล้ายกับเหล็กเอชบีม คือ ตัวเฮช เหล็กเสา เหล็กปีก เสาบีม โดยเหล็กไวด์แฟรงค์ จัดเป็นเหล็กโครงสร้างรูปพรรณรีดร้อน (Hot rolled structural steel) ตามมาตรฐานอุตสาหกรรม มอก. 1227-2539 แบ่งเป็น Grade SS400, SS490, SS540, SM400, SM490, SM520 มีความยาวให้เลือกตั้งแต่ 1 เมตร, 6 เมตร, 9 เมตร และ 12 เมตร มีลักษณะรูปทรงที่คล้ายกับเหล็กเอชบีม และเหล็กไอบีม แต่เหล็กไวด์แฟรงค์ จะมีความกว้างของแผ่นตรงกลาง มากกว่าปีกทั้ง 2 ข้าง และมีขนาดบางกว่า แต่ยังคงความแข็งแรง ทนทาน สามารถรองรับน้ำหนักได้ดี

             การนำไปใช้งาน เหล็กไวด์แฟรงค์ (Wide Flange Steel) เหมาะสำหรับงานโครงสร้าง ก่อสร้างอาคาร โรงงานขนาดใหญ่ และงานเชื่อม

ขนาดเหล็กไวด์แฟรงค์

เหล็กไวด์แฟรงค์ ขนาด 150 x 75 x 5 x 7 มม. X 6 ม. น้ำหนัก 84.00 กก./เส้น

เหล็กไวด์แฟรงค์ ขนาด 148 x 100 x 6 x 9 มม. X 6 ม. น้ำหนัก 126.60 กก./เส้น

เหล็กไวด์แฟรงค์ ขนาด 200 x 100 x 5.5 x 8 มม.X 6 ม. น้ำหนัก 127.80 กก./เส้น

เหล็กไวด์แฟรงค์ ขนาด 194 x 150 x 6 x 9 มม. X 6 ม. น้ำหนัก 183.60 กก./เส้น

เหล็กไวด์แฟรงค์ ขนาด 250 x 125 x 6 x 9 มม. X 6 ม. น้ำหนัก 177.60 กก./เส้น

เหล็กไวด์แฟรงค์ ขนาด 300 x 150 x 6.5 x 9 มม. X 6 ม. น้ำหนัก 220.20 กก./เส้น

เหล็กไวด์แฟรงค์ ขนาด 244 x 175 x 7 x 11 มม. X 6 ม. น้ำหนัก 264.60 กก./เส้น

เหล็กไวด์แฟรงค์ ขนาด 350 x 175 x 7 x 11 มม. X 6 ม. น้ำหนัก 297.60 กก./เส้น

เหล็กไวด์แฟรงค์ ขนาด 294 x 200 x 8 x 12 มม. X 6 ม. น้ำหนัก 340.80 กก./เส้น

เหล็กไวด์แฟรงค์ ขนาด 400 x 200 x 8 x 13 มม. X 6 ม. น้ำหนัก 396.00 กก./เส้น

เหล็กไวด์แฟรงค์ ขนาด 450 x 200 x 9 x 14 มม. X 6 ม. น้ำหนัก 456.00 กก./เส้น

เหล็กไวด์แฟรงค์ ขนาด 500 x 200 x 10 x 16 มม. X 6 ม. น้ำหนัก 537.60 กก./เส้น

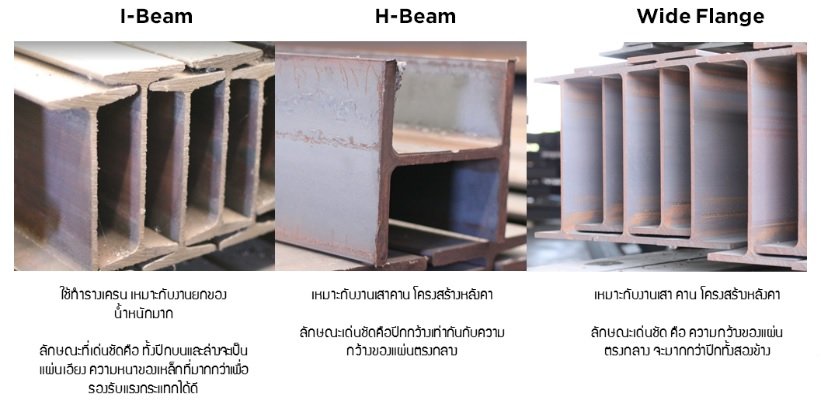

                 เหล็ก เอชบีม เฮชบีม H-beam ไวด์แฟรงค์ Wide Flange ไอบีม I-beam ต่างกันอย่างไร? เหล็กทั้ง 2 หน้าตัดนี้ มีข้อแตกต่างกันอยู่ 2 ด้าน คือ

                1 ด้านการนำไปใช้งาน

                 เหล็กเอชบีม H-beam ไวด์แฟรงค์ Wide Flange และ จะนำไปใช้ในงานก่อสร้างอาคาร เป็นชิ้นส่วนของ เสา คาน โครงหลังคา ฯลฯ เหล็กไอบีม I-beam จะนิยมนำไปทำรางเคน Crane Girder ที่ไว้ใช้ยกของที่มีน้ำหนักมาก

               2 ด้านลักษณะรูปร่าง

                จุดแตกต่างของเหล็กทั้ง 2 หน้าตัด คือ ปีก Flange ทั้งบนและล่างของเหล็ก H-beam จะเป็นแผ่นเรียบหนาเท่ากันตลอด เป็นรูปตัว H เท่ากันทั้งปีกและส่วนเสา ส่วนเหล็กเสาไวด์แฟรงค์ Wide Flange จะ มีความหนาเท่ากันตลอดเช่นกัน แต่ส่วนปีก จะมีความกว้างไม่เท่ากับความกว้างเสา ส่วนของเหล็กไอบีม I-beam ทั้งปีกบนและล่างจะเป็นแผ่นเอียง หรือ Taper Flange ซึ่งขนาดหน้าตัดเหล็กที่เท่ากัน I-beam จะมีน้ำหนักต่อเมตรสูงกว่า H-beam เนื่องจากเหล็ก I-beam จะมีความหนาของเหล็กมากกว่าเพื่อรองรับแรงกระแทก และการเคลื่อนที่จากรางเครน
